Erste Schritte

Übersicht

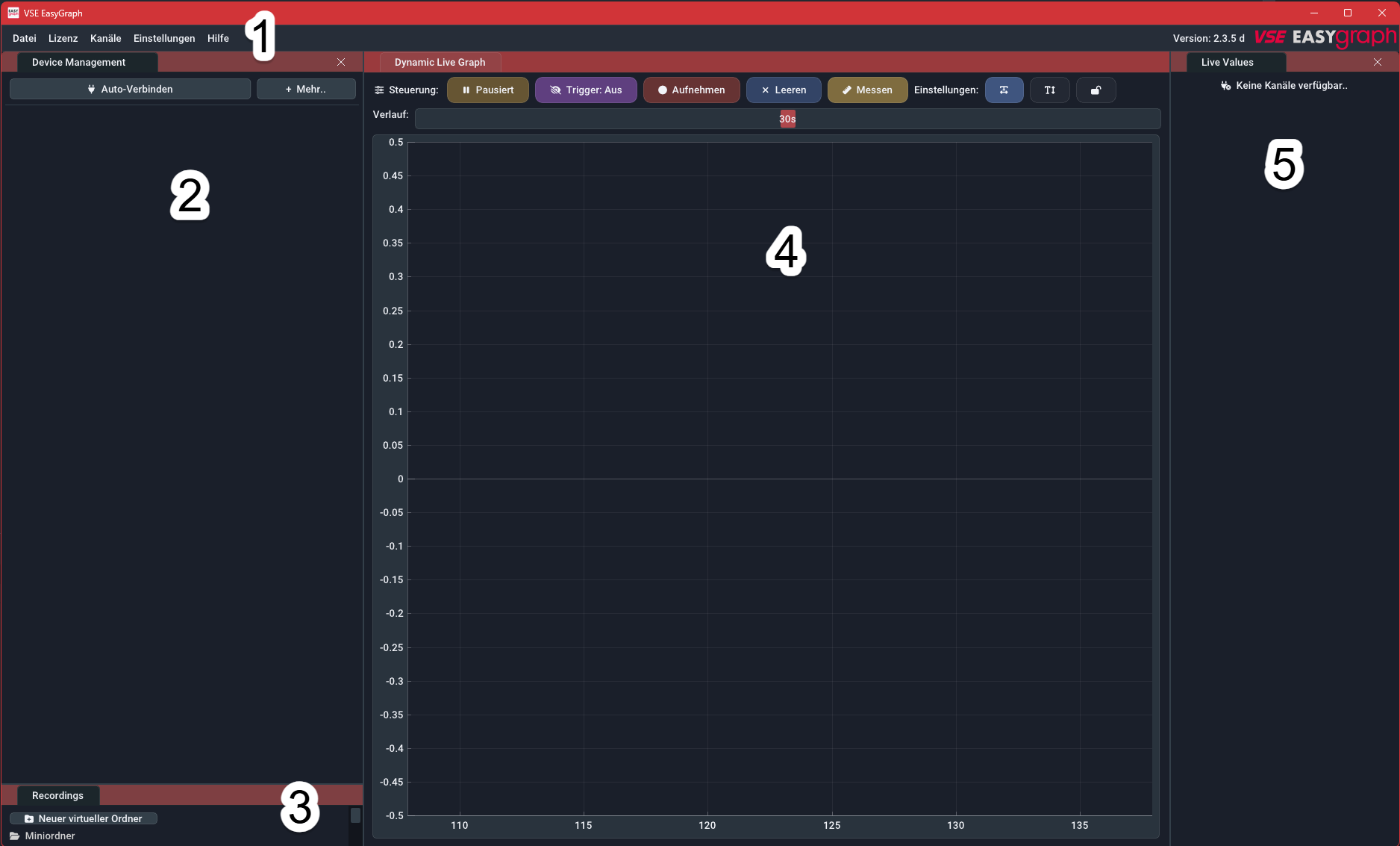

Beim ersten Software-Start werden Sie mit folgendem Bildschirm präsentiert:

mainscreen

  1. Menüleiste: Dateien öffnen, Lizenzcodes verwalten, Mathematische Kanäle hinzufügen, Zugriff auf Programmeinstellungen und dieses Handbuch über das Hilfe Menü.
  2. Geräteverwaltungs-Panel: Dieses Panel verwaltet alle Geräteverbindungen. Nachdem die Lizenzcodes eingegeben wurden, können Sie die Auto-Verbinden Schaltfläche verwenden, um eine Verbindung zu log.flow oder IO.flow® Geräten herzustellen, die an den Computer angeschlossen sind. Für andere Gerätetypen können Sie die Mehr Schaltfläche verwenden, um manuell eine Verbindung über einen COM-Port herzustellen. Dieses Panel ermöglicht es Ihnen, Geräteparameter1 zu ändern und die Kanäle auszuwählen/zu bearbeiten, die das Gerät bereitstellt.
  3. Aufnahmen-Panel: Dieses Panel listet alle laufenden und abgeschlossenen Aufzeichnungen auf. Sie können diese öffnen (Left Button oder Doppelklick) und verwalten (Right Button) von hier aus. Wird verborgen, wenn keine Aufzeichnungen vorhanden sind.
  4. Live-Graph-Panel: Dieses Panel zeigt entweder die gemessenen Werte, die von den angeschlossenen Geräten gestreamt werden, oder die gemessenen Werte aus einer zuvor aufgezeichneten Datei. Die X-Achse zeigt die Zeit. Live-Werte fließen von rechts nach links. Das Plot unterstützt mehrere Kanäle, die in verschiedenen Farben angezeigt werden. Es gibt bis zu drei Y-Achsen zur Trennung der Durchflussrate, des Volumens und der Analogwerte auf ihrer eigenen Achse.
  5. Live-Werte-Panel: Dieses Panel zeigt die aktuellen Live-Werte als Text/Nummer an.

Der erste Schritt nach dem Öffnen der Software ist das Anschließen an ein externes Datenerfassungsgerät. Verwenden Sie die Auto-Verbinden-Schaltfläche und die Mehr-Schaltfläche im Geräteverwaltungs-Panel.

Erstes Mal mit EasyGraph? Aktivieren Sie zuerst Ihre Lizenz!

Vergewissern Sie sich vor dem erstmaligen Anschließen eines Geräts, dass Ihre Lizenz eingerichtet ist. Weitere Informationen finden Sie unter Lizenzaktivierung.

Die erste Aufzeichnung

Verbindung herstellen

Um eine Geräteverbindung herzustellen, stellen Sie sicher, dass das Gerät ordnungsgemäß an den Computer angeschlossen und eingeschaltet ist. Weitere Informationen hierzu finden Sie in der Anleitung zu gerätespezifischen Verbindungen.

connectbtn

Klicken Sie auf die Verbinden-Schaltfläche, um das Verbindungsverfahren zu starten

Im Geräteverwaltungs-Panel verwenden Sie die Auto-Verbinden-Schaltfläche, um den Verbindungsprozess zu starten, oder wählen manuell einen COM-Port mit der Mehr-Schaltfläche aus. Falls eine Verbindung nicht hergestellt werden kann, haben Sie möglicherweise keinen Lizenzschlüssel eingegeben.

livegraph

EasyGraph-Fenster, wenn ein Gerät verbunden ist

Wenn die Verbindung hergestellt ist, wird sie der Geräteliste unter der Auto-Verbinden-Schaltfläche hinzugefügt. Eine aktive Geräteverbindung wird durch den roten Geräte-Eintrag angezeigt. Die aktuell gemessenen Werte werden im Live-Werte-Panel und im Live-Graph-Panel angezeigt.

Hilfe: Ich sehe nur Nullwerte

Stellen Sie sicher, dass Ihre Sensoren mit 24 V versorgt werden und die richtige Signalpegel (HTL) ausgeben. Wenn Sie log.flow verwenden, finden Sie weitere Informationen zur Stromversorgungskonfiguration unter Stromversorgungskonfiguration.

Plot-Navigation

Verwenden Sie Ihre Maus, um im Plot-Fenster zu navigieren. Die Bedienung geschieht größtenteils über Drag-and-Drop und scrollen.

Weitere detaillierte Erklärungen der Benutzeroberfläche finden Sie in der Benutzeroberflächen-Anleitung.

Aufzeichnung

Das Starten einer Aufzeichnung ist so einfach wie das Klicken auf die Aufnahme-Schaltfläche mit der linken Maustaste. Wenn Sie einen benutzerdefinierten Dateinamen angeben möchten, klicken Sie mit Right Button auf die Aufnahme-Schaltfläche oder verwenden Sie ++"Shift+Linksklick"++.

Nur sichtbare Kanäle werden aufgezeichnet

Alle aktuell sichtbaren Kanäle werden aufgezeichnet. Deaktivierte, aber verfügbare Kanäle werden daher nicht aufgezeichnet!

Sie werden auch grüne START- und rote STOP-Indikatoren in der Zeitleiste und einen neuen Eintrag im Aufnahmen-Panel in der unteren linken Ecke bemerken.

indicators

Start- / Stop-Indikatoren im Plot-Zeitleiste

recentry

Aufnahme-Eintrag nach dem Stoppen der Aufzeichnung

Um die aufgezeichneten Daten zu öffnen, doppelklicken Sie auf den Eintrag im Aufnahmen-Panel. Ein neuer Tab wird oben im Live-Plot-Panel angezeigt, der mit Datei: und dem Namen der Aufzeichnung beginnt. Sie können diese Aufzeichnung auf die gleiche Weise navigieren wie den Live-Plot. Das Symbol neben der Datei bedeutet, dass diese Datei derzeit nicht gespeichert ist.

Aufzeichnungsdateien werden nicht automatisch gespeichert!

Wichtig ist zu beachten, dass Aufzeichnungen in diesem Zustand nicht auf die Festplatte gespeichert werden und in flüchtigem RAM verbleiben, bis Sie sie in einen wiederimportierbaren Dateityp exportieren. In neueren EasyGraph-Versionen gibt es eine automatische Sicherungsfunktion, die sich um die vorübergehende Speicherung nicht gespeicherter Dateien kümmert, falls das Programm geschlossen wird.

  • Für einen vollständigen Datenexport (der später wiederimportiert werden kann) klicken Sie mit Right Button auf den Eintrag in der Aufzeichnungsliste oder im Datei-Menü und wählen Speichern unter.. Protobuf-Datei [.bin].

  • Für einen PDF-Bericht klicken Sie mit Right Button auf den Eintrag in der Aufzeichnungsliste oder im Datei-Menü und wählen Speichern unter.. Bericht [.pdf].

Nach einem erfolgreichen Export ändert sich das Symbol in ein Symbol .

Dieser ganze Prozess wird ausführlich in den Abschnitten Aufzeichnung und Trigger und Aufzeichnungen auswerten erläutert.

Was kommt als nächstes?

Sie können jetzt fortfahren und Ihre verbundene Hardware für Ihre Messsanwendung parametrieren

Erfahren Sie, wie Sie die Eingabefelder und die Benutzeroberfläche verwenden, oder tauchen Sie direkt in die gerätespezifische Parametrierung ein.

Parametrisierungs-Arbeitsablauf

  1. Gerät anschließen und Live-Stream verifizieren.
  2. Geräteeigenschaften-Panel öffnen.
  3. Abtastrate und Filterung2 für die Zieldynamik festlegen.
  4. Kanäle aktivieren oder deaktivieren, Farben zuweisen und Achsen-Zuordnung festlegen.
  5. Kanalnamen und Einheiten via Mathematik und Skalierung einrichten.
  6. Geräteeinstellungen oder Vorgaben speichern, soweit anwendbar.

  1. Um das Geräteeigenschaften-Panel zu öffnen, klicken Sie Right Button auf die Kopfzeile des verbundenen Geräts. ↩

  2. Tipp: Abtastung und Filterung

    • Höhere Abtastraten verbessern die Zeitauflösung, erhöhen aber die Datenmenge.
    • Filterung kann verrauschte Messwerte stabilisieren, führt aber zu Verzögerungen.
    • Wählen Sie die Einstellung basierend auf der Anwendung.

    Für gerätespezifische Grenzwerte und Verhalten, siehe Geräte.

    ↩
