Anwendungen und Anwendungsfälle

Typische Anwendungsdomänen

• Prüfstandabnahme und Validierung
• Hydraulische Systemdiagnose
• Volumensensorausfallanalyse
• Vor-Ort-Service und Problemlösung
• Produktionsüberwachung während Einrichtung und Optimierung

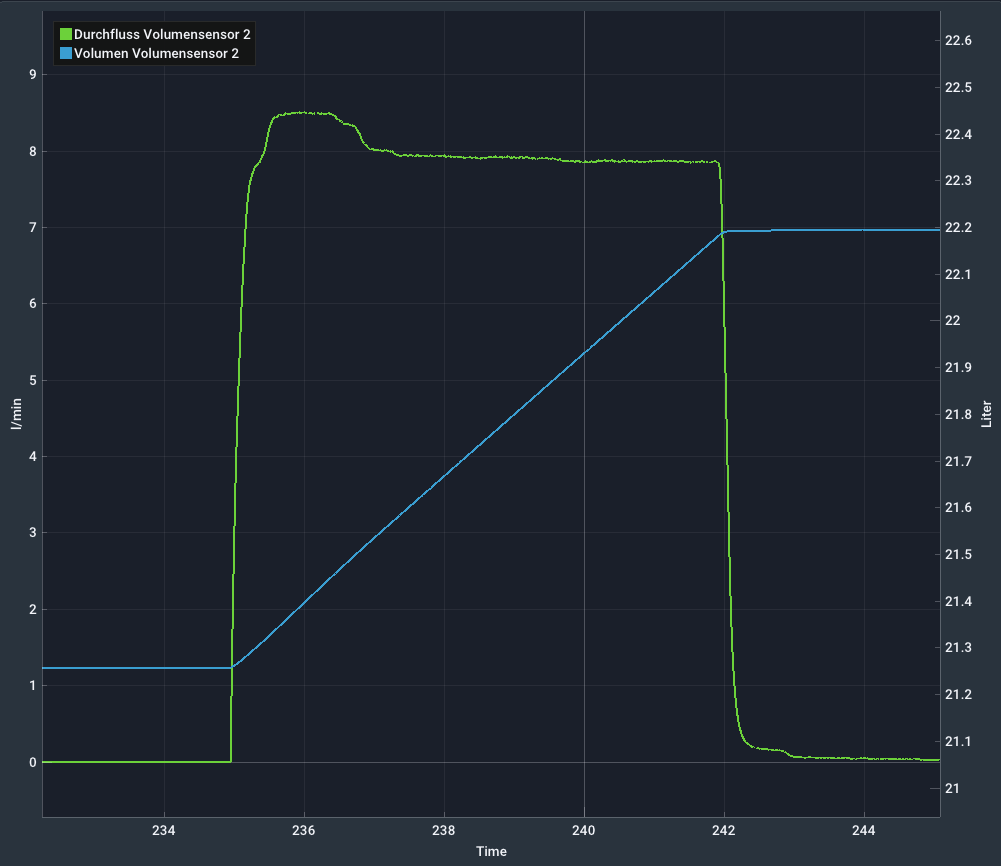

Beispiel 1: Startverhalten der Pumpe

Ziel: Startübergänge verifizieren und Überschwingen erkennen.

Empfohlene Einrichtung:

• Durchflusssignal auf Kanal 1
• Optionales Druck- oder Zusatzsignal auf Kanal 2
• Trigger-Bedingung bei Schwellenwertüberschreitung (Durchflussrate > 0,0 l/min)

Erwartetes Ergebnis:

• Zeitsynchronisation des Durchflussanstiegs, Spitzenwerts und Einschwingverhaltens
• Vergleichbare Läufe für Vor-/Nach-Parameteränderungen

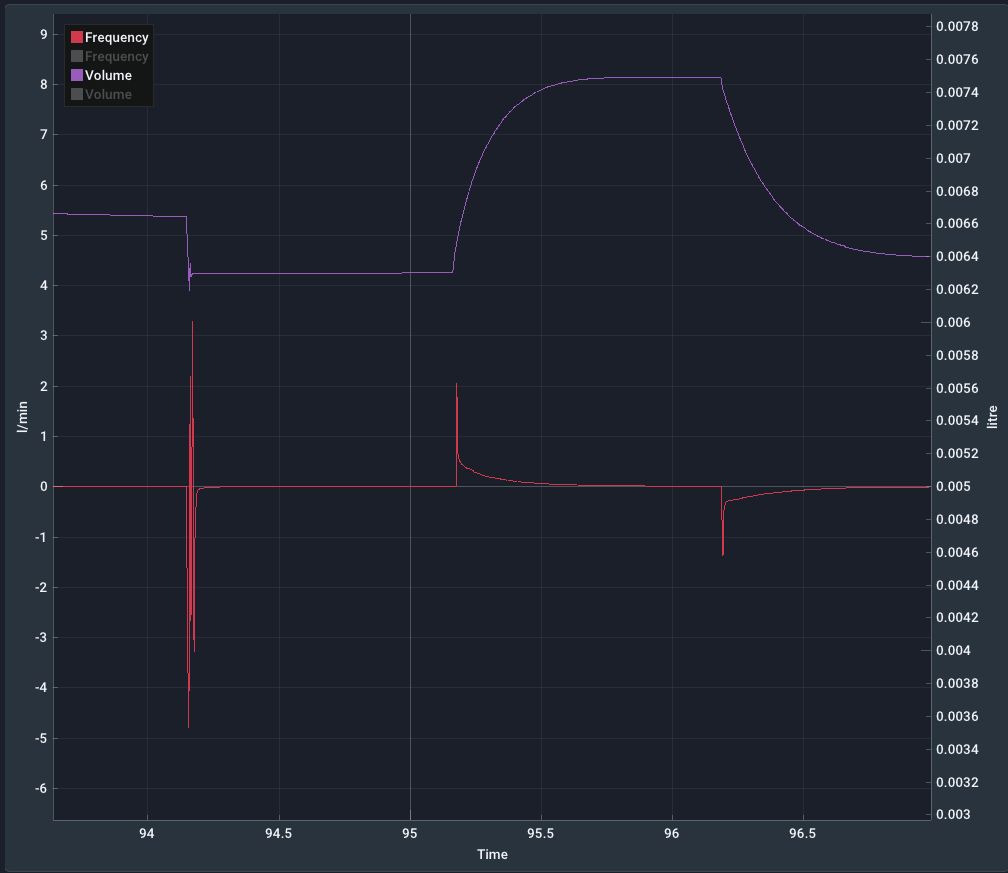

Beispiel 2: Spitzen- und Überschwing-Erkennung

Ziel: Druckspitzen erkennen, um Systemausfallquellen zu finden.

Empfohlene Einrichtung:

• Hohe Abtastrate und niedriges Filter
• Aufzeichnungen mit zusätzlichen Infos speichern (Platzierung des Volumensensors, Druckbedingungen, Fluid)
• Cursor-Statistiken zur Messung von Spitzen verwenden

Erwartetes Ergebnis:

• Quantitative Analyse von Spitzen und Gegenmaßnahmen

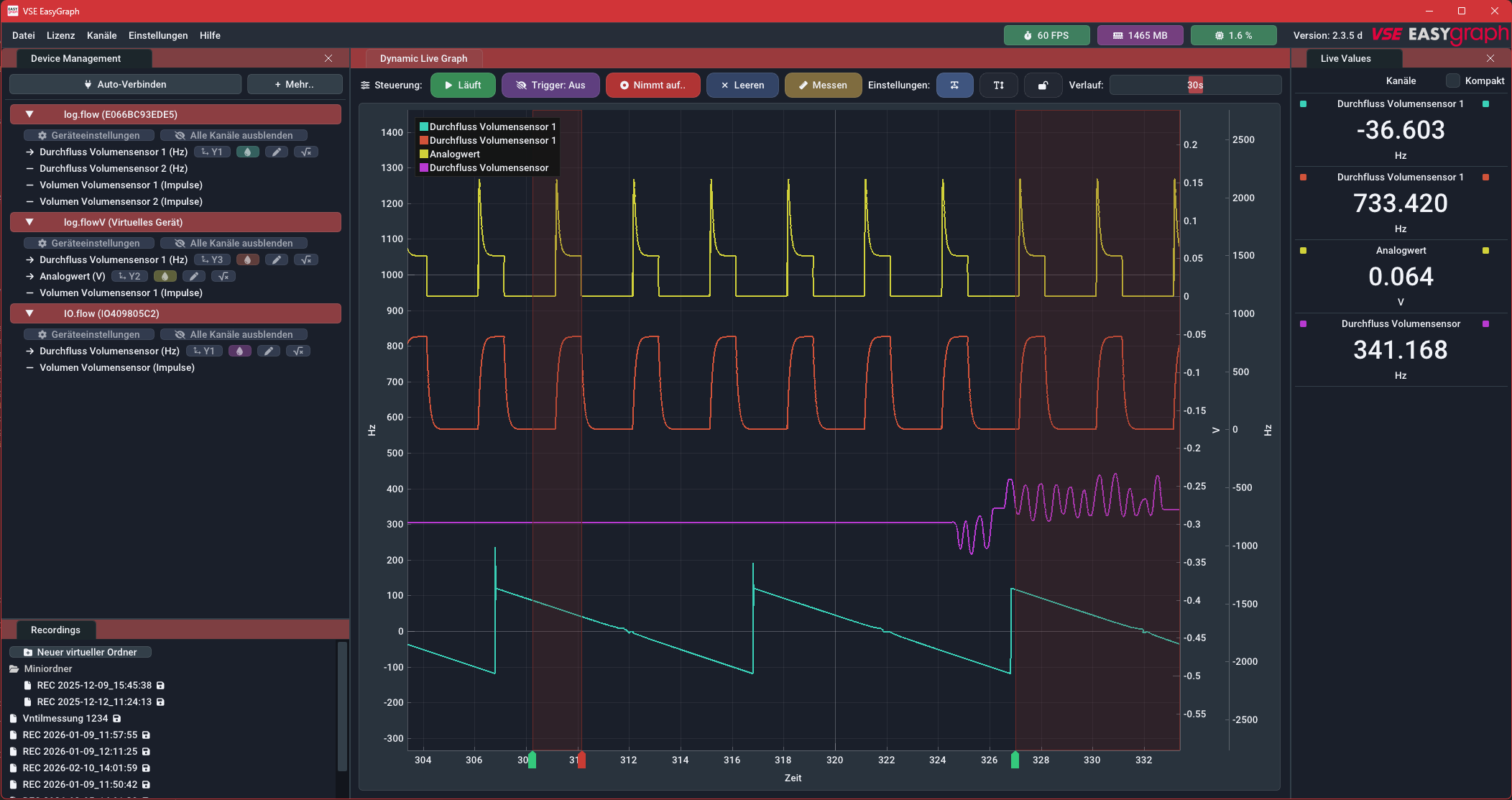

Beispiel 3: Mehrgeräte-Erfassung

Ziel: Viele Kanäle von mehreren Geräten in einer Sitzung erfassen.

Empfohlene Einrichtung:

• Mehrere unterstützte Geräte anschließen
• Kanäle mit Mathematischen Kanälen kombinieren
• Kanäle nach Einheit färben und konsistente Achsen-Zuordnung zuweisen
• Kompakte Live-Werte für hohe Kanalanzahl verwenden

Erwartetes Ergebnis:

• Skalierbare Erfassung mit theoretisch unbegrenzten Kanälen (abhängig von Systemressourcen)
