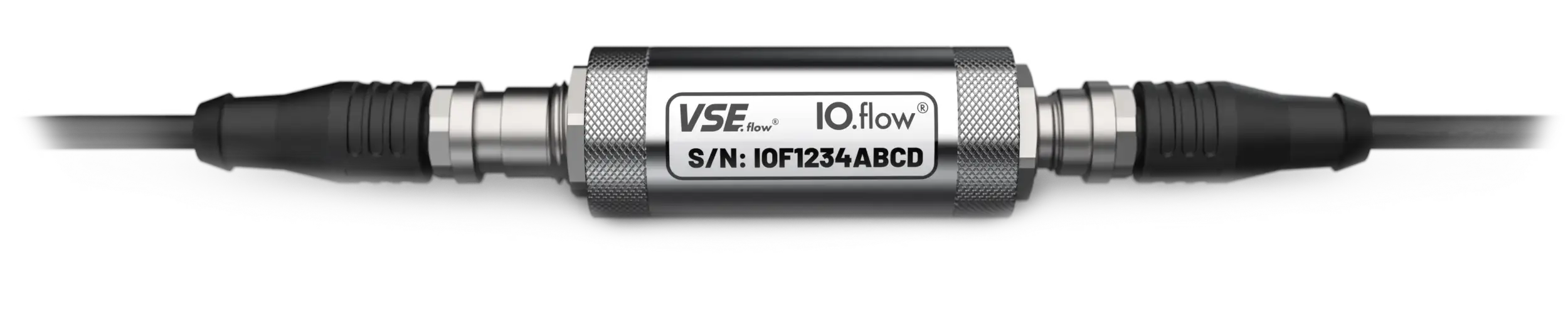

IO.flow®

EasyGraph unterstützt auch die Datenerfassung mithilfe des VSE IO.flow® Konverters, der über einen IO-Link USB Master mit dem PC verbunden ist.

Übersicht

Der IO-Link USB Master ist für tragbare Einrichtung, Inbetriebnahme und Analyse von IO-Link-basierten Volumensensor-Installationen gedacht. In Kombination mit IO.flow kann EasyGraph die Live-Prozessdaten zum PC streamen und die häufigsten Arbeitsparameter anpassen.

Verbindung

Der IO.flow-Konverter unterstützt die folgende Eingangskonfiguration:

• Einkanal oder Doppel-Kanal Quadratur (HTL Pegel 0..24 V)
  • Frequenz ( Durchflussrate)
  • Impulszahl ( Volumen)

Schließen Sie die weibliche M12-Seite von IO.flow an den IO-Link Master an, die männliche M12-Seite an den Volumensensor und dann verbinden Sie den USB Master über Mini-USB mit dem PC.

Aktivierung

Wenn Sie sich zum ersten Mal mit einem IO-Link Master verbinden, folgen Sie Lizenzaktivierung — Online-Aktivierung. Die zusätzliche Gerätelizenz wird bei jedem Programmstart online validiert.

Gerätemenü

Verbindungsverhalten

IO.flow-Einrichtungen werden über die Auto-Verbinden-Schaltfläche in EasyGraph verbunden. Überprüfen Sie nach einer erfolgreichen Verbindung, ob der Live-Stream aktiv ist, bevor Sie Parameter ändern.

Einstellungen

Abtastrate : Die Abtastrate steuert, wie oft der Wert im Live-Diagramm oder Wertefeld aktualisiert wird. Die Einstellung kann von 30 Hz bis etwa 500 Hz angepasst werden und entspricht dem praktischen Grenzwert des USB Master-Aktualisierungspfads.

Parametrisierungsumfang

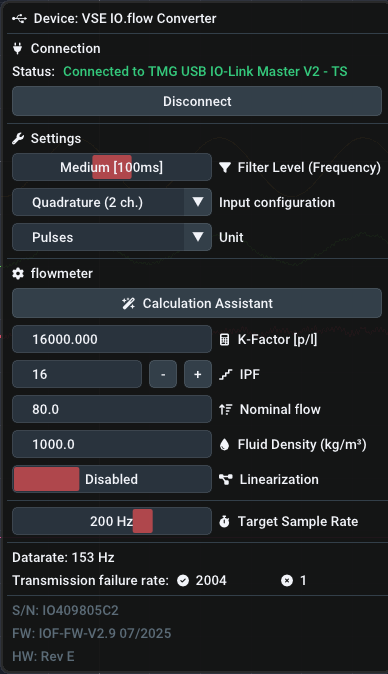

EasyGraph kann die häufigsten IO.flow-Parameter direkt in den Geräteeigenschaften ändern. EasyGraph deckt die grundlegenden Betriebsparameter ab. Für verbleibende erweiterte Optionen verwenden Sie andere Tools, um Parameter direkt zu ändern.

• V_Filter: fünf wählbare Live-Graph-Filterstufen¹
• V_EncProp: Encoder-Eigenschaften: Volumensensor-Kanalanzahl (2ch / 1ch)
• V_Unit: Wahl zwischen Hz | Impulse, l/min | l und kg/min | kg
• V_IPF
• V_KFactor
• V_Qmax
• V_Density in kg/m^3
• V_Linearization aktiviert oder deaktiviert

Der Berechnungsassistent kann verwendet werden, um VSE-Volumensensor-Daten aus der eingebetteten Volumensensor-Datenbank zu laden. Dies hilft, K-Faktor- und IPF-Werte basierend auf Nominalwerten zu füllen.
