Mathematische Einstellungen
Jeder Kanal eines Geräts hat seine eigenen Mathematischen Einstellungen, um die Skalierung und Einheit an Ihre Anforderungen anzupassen. Mit dem Berechnungsassistenten und dem Vorgaben-Manager können Sie Ihre benutzerdefinierten Mathematischen Einstellungen leicht erstellen und verwalten.
Der angezeigte Wert \(X_\text{Anzeige}\) wird aus dem Rohwert des Geräts \(X_\text{Roh}\) mithilfe der folgenden einfachen Formel berechnet:
Berechnungsassistent
Der Berechnungsassistent hilft Ihnen, gerätespezifische Werte wie K-Faktor, IPF und Nominaldurchfluss für wählbare Einheiten abzuleiten. Eine Datenbank mit Daten von VSE-Volumensensoren ist zur Nachschlag eingebettet.
Unterstützte Durchflusseinheits-Ausgaben umfassen gängige Volumen-Durchfluss- und Mass-Durchfluss-Einheiten wie l/min, l/h, ml/min, m³/h, CFM, kg/min, kg/h, lb/min und zugehörige Einheitsvarianten. Unterstützte Volumen umfassen Einheiten wie l, ml, ccm, m³, Gallon (US), Gallon (UK), ft³, kg, g und lb.
Nach diesem Abschnitt sollten Sie in der Lage sein, Konvert Werte mit weniger manuellen Fehlern zu berechnen und schnell zu verifizieren, ob der resultierende Signaltrend mechanisch plausibel ist.
Typischer Arbeitsablauf:
- Öffnen Sie das Kanal-Kontextmenü und wählen Sie Kanal-Mathematik bearbeiten.
- Starten Sie den Berechnungsassistenten.
- Wählen Sie einen VSE-Volumensensor aus der eingebetteten Datenbank oder geben Sie einen benutzerdefinierten K-Faktor ein.
- Wählen Sie Zieleinheiten und fügen Sie die Dichte hinzu, wo erforderlich für massenbasierte Einheiten.
- Wenden Sie vorgeschlagenen Gain-/Offset-Wert an.
- Beschädigte Ausgabe in der Live-Ansicht validieren.
- Speichern Sie als Vorgabe zur späteren Verwendung.
Best Practices:
- Halten Sie Unit-Labels und Gain-/Offset-Faktor ausgerichtet.
- Bestätigen Sie ein oder zwei bekannte Referenzpunkte vor dem Speichern von Vorgaben.
- Falls berechnete Werte von der Erwartung abweichen, überprüfen Sie Dezimal-Trennzeichen und Quelleinheits-Annahmen erneut.
Analogsensor-Skalierung

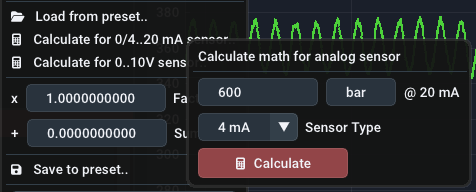

Analogsensoren auf bestimmten log.flow-Varianten können mit speziellen Funktionen für 0..10V oder 0/4..20 mA-Sensoren skaliert werden. Sie müssen nur den Vollausschlag-Wert und die Sensor-Einheit eingeben und der Assistent berechnet die erforderlichen Gain- und Offset-Werte und stellt auch die korrekte Kanal-Einheit ein.
Tipp: Als Vorgabe speichern
Falls Sie Mathematische Skalierungs-Faktoren berechnet haben, ist es ratsam, diese als Vorgabe zu speichern, um in einer anderen Messsitzung Zugriff auf die gleichen Einstellungen zu haben.
Mathematische Vorgaben
Mathematische Vorgaben enthalten den Gain, Offset und Einheits-Text eines Kanals. Öffnen Sie das Kontextmenü eines Kanals, um Ihre Mathematischen Vorgaben zu speichern oder wiederherzustellen:
-
Vorgabe speichern
Speichern Sie den aktuellen Gain-Faktor, Offset und die Einheit in einer Vorgabe mit einem benutzerdefinierbaren Namen. Es wird empfohlen, einen Namen zu wählen, der Ihnen später hilft, diese Vorgabe zu unterscheiden, z. B. Sensor-Name oder Typ, IPF, ...
-
Vorgabe laden...

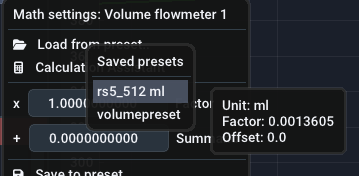

Laden Sie eine zuvor gespeicherte Vorgabe. Left Button zeigt eine Liste aller Vorgaben. Right Button auf eine bestimmte Vorgabe in dieser Liste zeigt ein Menü mit einer Option zum permanenten Löschen der Vorgabe.
Vorgaben werden nach Kanaltypen gespeichert, damit sie nicht verwechselt werden (z. B. Analogsensor-Skalierungen und Volumensensor-Skalierungen). Das bedeutet, dass Sie die Vorgaben für beide die Volumen- und Frequenz-Kanäle eines Volumensensors erstellen müssen.
Hovering über eine Vorgabe zeigt die gespeicherten Gain- und Offset-Werte an. Sie können mit dem Löschen-Button des Kontextmenüs gelöscht werden.
