Display/FU
EasyGraph unterstützt die Darstellung des Prozess-/Anzeigewerts von VSE-Auswerteeinheiten A341, A350 und FU210 mithilfe der seriellen Schnittstelle (RS232/USB).
Übersicht
Zur Verwendung dieser Geräte benötigen Sie entweder ein Gerät mit integriertem USB-Port oder einen separaten USB-RS232-Adapter. Anders als bei log.flow und IO.flow wird der Port nicht automatisch erkannt, da die Verbindung von dem ausgewählten COM-Port abhängt.
Unterstützte Geräte und Signale

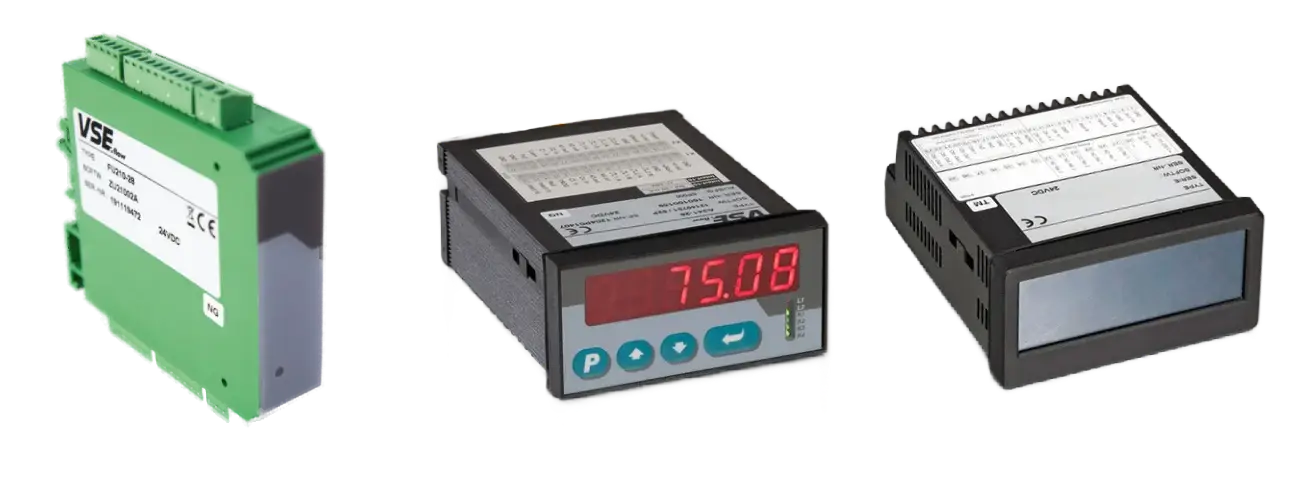

A341
- Einkanal oder Doppel-Kanal Quadratur (HTL Pegel 0..24 V)
- Frequenz ( Durchflussrate)
A350
- Einkanal oder Doppel-Kanal Quadratur (HTL Pegel 0..24 V)
- Frequenz ( Durchflussrate) oder
- Impulszahl ( Volumen)
FU210
- Einkanal oder Doppel-Kanal Quadratur (HTL Pegel 0..24 V)
- Frequenz ( Durchflussrate) oder
- Impulszahl ( Volumen)
Aktivierung
Wenn Sie sich zum ersten Mal mit einer Auswerteeinheit verbinden, folgen Sie Lizenzaktivierung — Online-Aktivierung. Die zusätzliche Gerätelizenz wird bei jedem Softwarestart online validiert.
Gerätemenü
Verbindungsprozess
Die automatische Verbindung ist für Display/FU-Geräte nicht verfügbar, da EasyGraph wissen muss, welche RS232/USB-Schnittstelle verwendet werden soll. Öffnen Sie ++"Mehr++", wählen Sie den korrekten COM-Port aus und stellen Sie manuell eine Verbindung her.
Wie finde ich den richtigen COM-Port?
Verwenden Sie den Windows-Geräte-Manager (devmgmt.msc). Öffnen Sie Ports (COM & LPT) und beobachten Sie, welcher Port angezeigt wird, wenn der USB-RS232-Adapter angesteckt wird. Das ist der Port, den Sie in EasyGraph auswählen. Ein nativer Motherboard-Serienport ist normalerweise COM1.
Was ist Cooldown?
Einige Auswerteeinheiten beginnen nicht sofort nach der Verbindung mit dem Streaming. Die serielle Verbindung muss für eine gerätespezifische "Abkühlungszeit" im Leerlauf verbleiben, bevor Live-Werte übertragen werden. Die verbleibende Abkühlungszeit wird in den Geräteeinstellungen angezeigt, während sie abläuft. Dieses Verhalten kann leider nicht geändert oder deaktiviert werden.
Leistung und Grenzen
Datenrate : Für Auswerteeinheiten ist die Datenrate festgelegt und EasyGraph verwendet die höchste verfügbare Einstellung.
Parametrierung
EasyGraph kann die Parameter des verbundenen Geräts nicht ändern. Um die Geräteparametrierung zu ändern, trennen Sie EasyGraph ab und verwenden Sie EasyLoader oder OS10.0. Nach der Parametrierung kann EasyGraph wieder verbunden werden.
